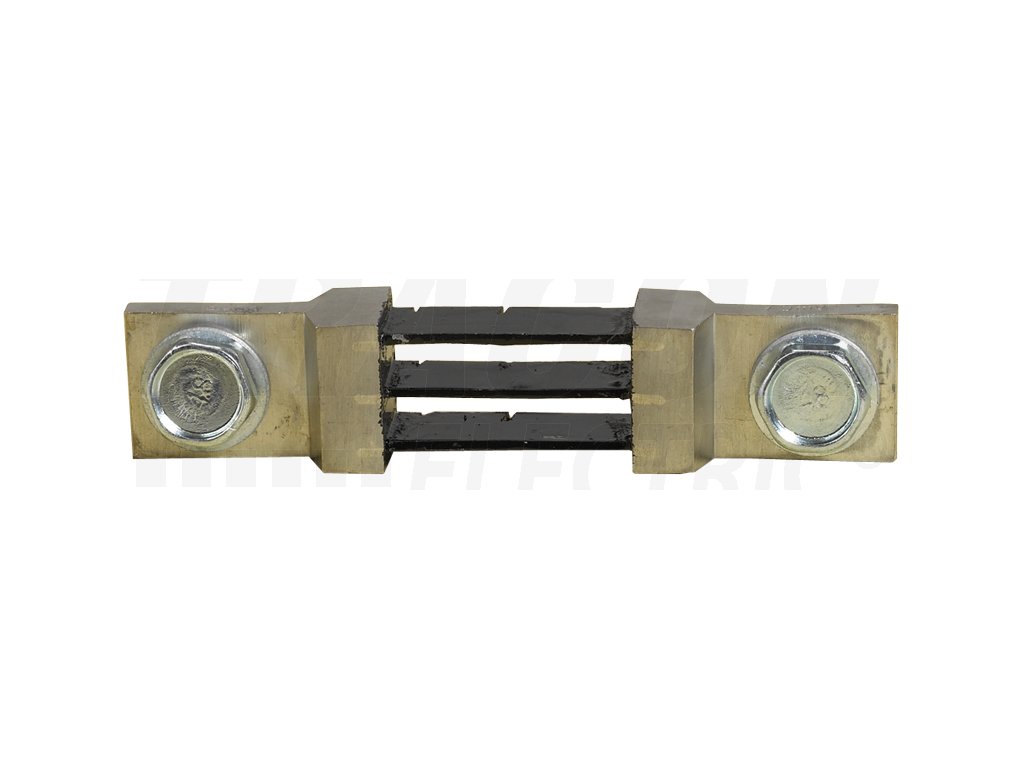

Bočník 75mV 200A

Podrobný popis

Meracie prístroje jednosmerného prúdu konštrukčne neumožňujú meranie veľkých prúdov ich priamym sériovým radením do prúdovodnej dráhy. Používa sa preto tzv. nepriame meranie (veľkého) jednosmerného prúdu podľa uvedenej schémy zapojenia. Na bočníku v dôsledku veľkého prechádzajúceho prúdu I vzniká úbytok napätia Um úmerný veľkosti prechádzajúceho prúdu. Úbytok napätia Um na bočníku sa meria základným meracím prístrojom - milivoltmetrom mV, jeho stupnica je kalibrovaná v Ampéroch. Tým sa meranie veľkého prúdu prevádza na meranie úbytku napätia na bočníku. Medzi svorkami bočníka sa objavuje napätie max. 75 mV, preto základné meracie prístroje majú merací rozsah do 75 mV.

		L (mm)	C (mm)	B (mm)	H (mm)	M (mm)
TSF-200	200A/75mV	116	86	21	22	M8x35
