Stykač 80A cievka 400V AC 3xNO+(1xNO+1xNC) TR1F8011V7 Tracon

Kód: 1140
€119,95 €99,96 bez DPH €119,95 / 1 ks
Posielame 1-3 dni
Môžeme doručiť do:
7.7.2022

Stykač cievka 400V AC - 80A - 37kW 3xNO+(1xNO+1xNC).

Detailné informácie

Podrobný popis

Sú určené na diaľkové spínanie a vypínanie nízkonapäťových elektrických zariadení
v rozsahu prúdu 9-95 A/AC-3. Pomocné kontakty umožňujú realizáciu rôznych automatizačných, riadiacich, signalizačných, aretačných a logických funkcií.

Všeobecné technické parametre
 Prípustný interval ovládacieho
 napätia:
 0,85-1,1 U n
  Prevádzková teplota:
 -25 °C ... +50 °C
 Poloha montáže:
 na zvislú rovinu, max. odklon ±30˚
 Spôsob montáže:
 na montážnu lištu s rozmermi 35/7,5 mm podľa
  STN EN 50022

Ovládacie
napätie Un
Kontakty
Označenie svoriek
Obj. číslo
80A/AC-3
400 V~

3×hlavné
1×spínací
1×rozpínací


TR1F8011V7

 Menovité izolačné napätie U i (V)
660 V
 Menovité prevádzkové napätie U e (V)
660 V, 50 Hz
 Menovitý prevádzkový prúd I e (A)
 AC-1
125
 AC-3
80
 AC4
37
 Max. spínaný
 výkon motora P e (kW)
 220/230 V AC-3
22
 380/400 V AC-3
37
 380/400 V AC-4
10
 415 V AC-3
45
 500 V AC-3
55
660/690 V AC-3
45
1000 V AC-3
45
 Predradená poistka

 menovitý prúd (A)
80
 vypínacia charakteristika
aM
 Max. spínacia hustota (spín./hod., AC-3)
3600
 Mechanická trvanlivosť (spín. cyklov, I e, AC-3, 380/400 V)
3x10 6
 Elektrická trvanlivosť (spín. cyklov, I e, AC-3, 380/400 V)
1x10 6
 Prierez pripojiteľných vodičov (silové) (mm 2)
50
 Stupeň krytia svoriek (hlavné/pomocné)
IP 20
 Príkon (záberový/prídržný) (VA)
200/20
 Prierez pripojiteľných vodičov (cievka, pom. kontakty) (mm 2)
1..4

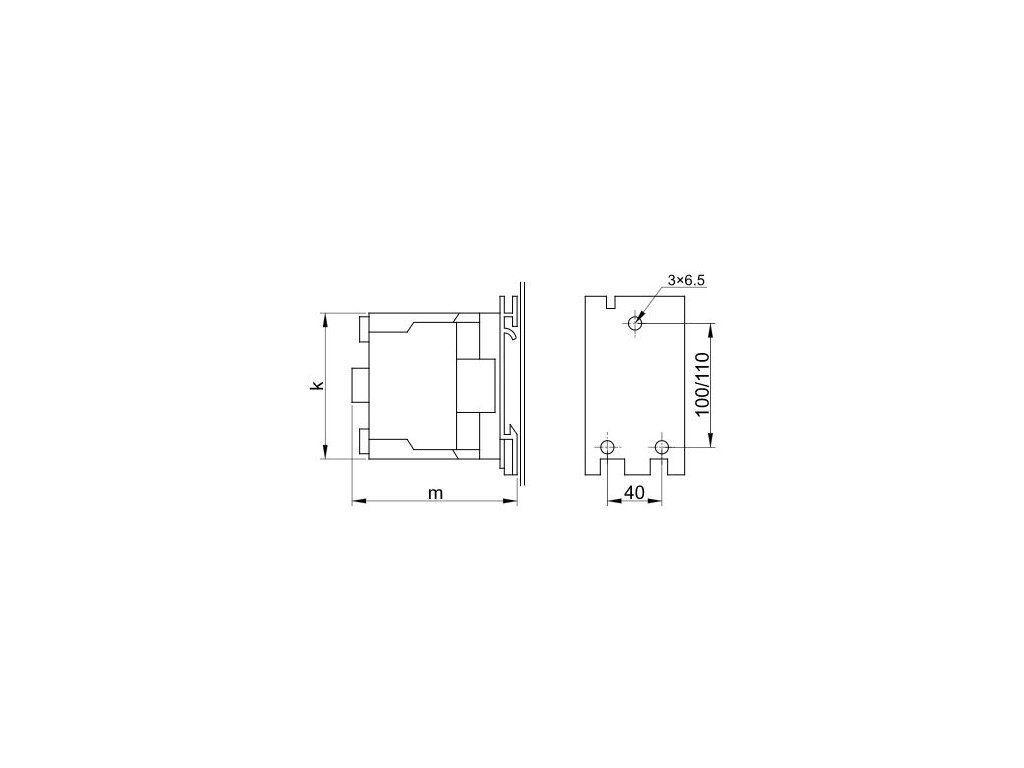

Rozmery a upevňovacie otvory
Na montážnu dosku Na montážnu lištu
 TR1...
D/F80
 m (mm)
125
 k (mm)
123

 TR1...
D/F80
 b (mm)
85
 m (35× 7,5)
127



Výrobky spoločnosti Tracon spĺňajú všetky potrebné normy a kvality na úrovni firiem ako Schneider alebo Eaton. Majú vlastné laboratórium, kde si svoje výrobky sami testujú. V portfóliu držia komplet sortiment ističov, prúdových chráničov, stykačov, motorových spúšťačov, zvodičov prepätia a mnoho ďalšieho. Za 25+ rokov spolupráce registrujeme minimum reklamácií od našich zákazníkov.

Dodatočné parametre

Kategória: Všeobecné
Záruka: 2 roky
Hmotnosť: 0.4 kg
Kategória: Stykač
Kontakty: 3xNO + (1xNO + 1xNC)
Krytie: IP20
Ovládacie napätie: 400V
Pracovný prúd: 80A
Prierez zapojiteľných vodičov: 1-4mm²
Výkon: 37kW
