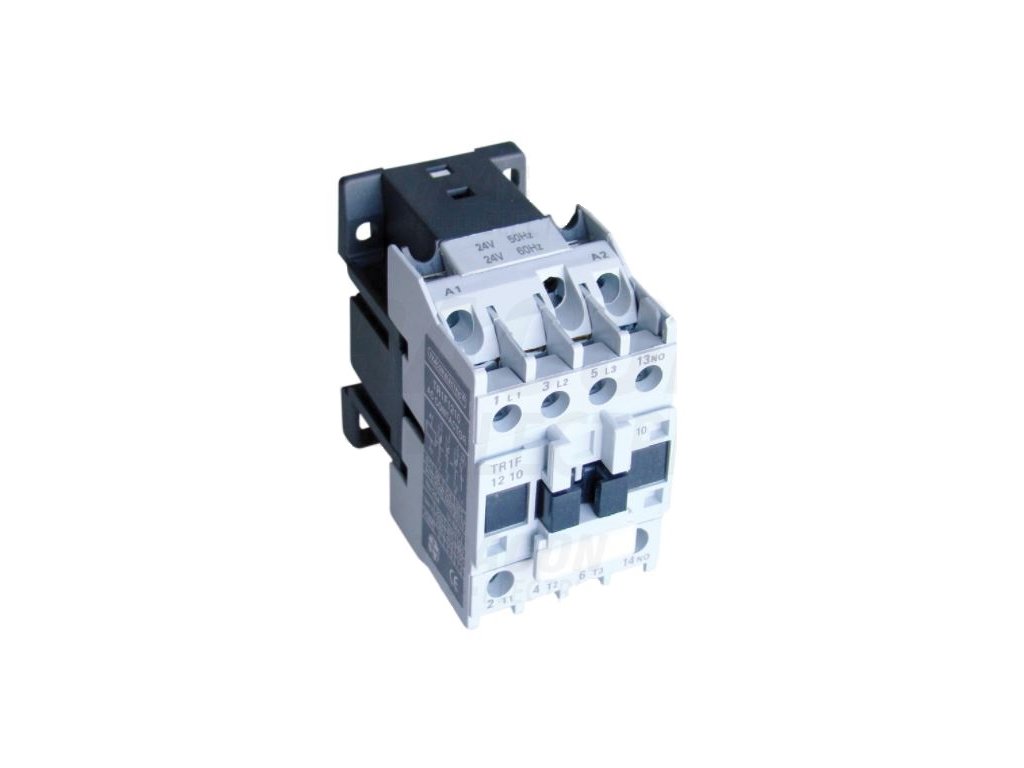

Stykač 18A cievka 48V AC 3xNO+1xNC TR1F1801E7 Tracon

Kód: 1122
€22,95 €19,13 bez DPH €22,95 / 1 ks
Posielame 1-3 dni
Môžeme doručiť do:
26.1.2022

Stykač cievka 48V AC - 18A - 7,5kW - 3xNO+1xNC.

Detailné informácie

Podrobný popis

Sú určené na diaľkové spínanie a vypínanie nízkonapäťových elektrických zariadení v rozsahu prúdu 9-95 A/AC-3. Pomocné kontakty umožňujú realizáciu rôznych automatizačných, riadiacich, signalizačných, aretačných a logických funkcií.

Všeobecné technické parametre
 Prípustný interval ovládacieho
 napätia:
 0,85-1,1 U n
  Prevádzková teplota:
 -25 °C ... +50 °C
 Poloha montáže:
 na zvislú rovinu, max. odklon ±30˚
 Spôsob montáže:
 na montážnu lištu s rozmermi 35/7,5 mm podľa
 STN EN 50022

Ovládacie
napätie Un
Kontakty
Označenie svoriek
Obj. číslo
18A/AC-3
48 V~
3×hlavné
0×spínací
1×rozpínací

TR1F1801E7

 Menovité izolačné napätie U i (V)
660 V
 Menovité prevádzkové napätie U e (V)
660 V, 50 Hz
 Menovitý prevádzkový prúd Ie (A)
 AC-1
32
 AC-3
18
  AC4
7.7
 Max. spínaný
 výkon motora P e (kW)
 220/230 V AC-3
4
 380/400 V AC-3 7.5
 380/400 V AC-4 3
 415 V AC-3
9
 500 V, 660/690 V AC-3
10
 Predradená poistka
 menovitý prúd (A)
20
 vypínacia charakteristika
aM
 Max. spínacia hustota (spín./hod., AC-3)
3600
 Mechanická trvanlivosť (spín. cyklov, Ie, AC-3, 380/400 V)
3x10 6
 Elektrická trvanlivosť (spín. cyklov, Ie, AC-3, 380/400 V)
1x10 6
 Prierez pripojiteľných vodičov (silové) (mm 2)
6
 Stupeň krytia svoriek (hlavné/pomocné)
IP 20
 Príkon (záberový/prídržný) (VA)
60/7
 Prierez pripojiteľných vodičov (cievka, pom. kontakty) (mm2) 1..4

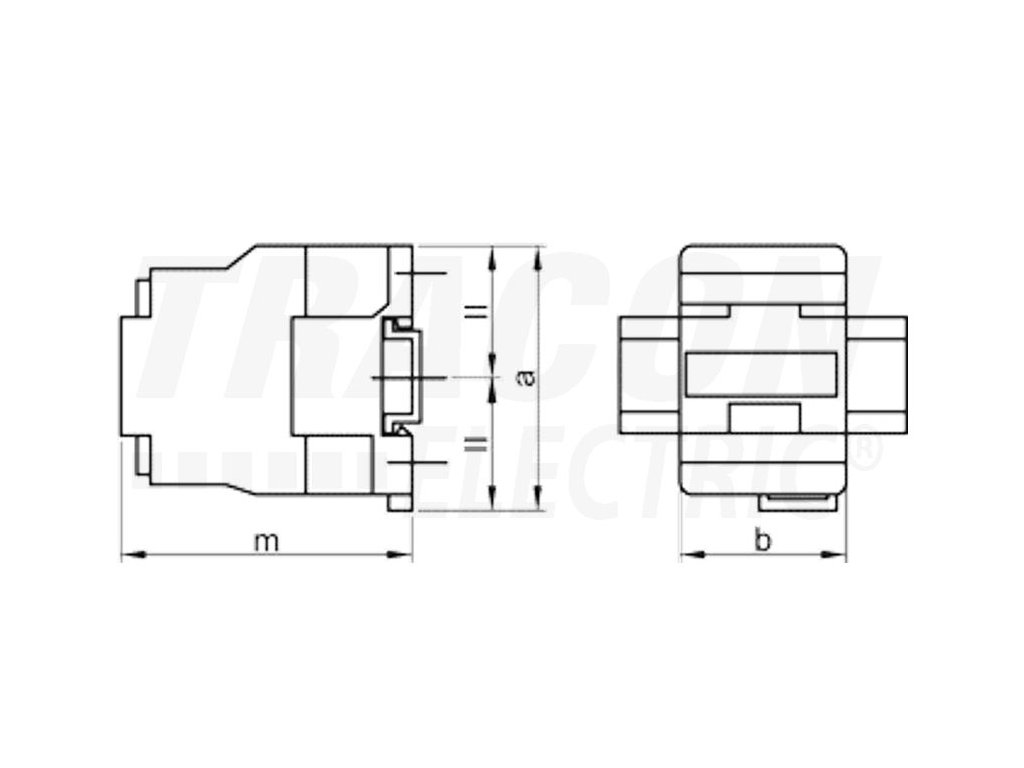

Rozmery a upevňovacie otvory
Na montážnu dosku Na montážnu lištu
 TR1...
D/F09
D/F12
D/F18
D/F25
D/F32
 m (mm)
80
80
85
93
98
 A (mm)
35
35
35
44
44
 k (mm)
71
71
71
80
80

 TR1...
D/F09
D/F12
D/F18
D/F25
D/F32
 a (mm)
74
74
74
84
84
 b (mm)
46
46
47
57
57
 m (35× 7,5)
82
82
87
95
100



Výrobky spoločnosti Tracon spĺňajú všetky potrebné normy a kvality na úrovni firiem ako Schneider alebo Eaton. Majú vlastné laboratórium, kde si svoje výrobky sami testujú. V portfóliu držia komplet sortiment ističov, prúdových chráničov, stykačov, motorových spúšťačov, zvodičov prepätia a mnoho ďalšieho. Za 25+ rokov spolupráce registrujeme minimum reklamácií od našich zákazníkov.

Dodatočné parametre

Kategória: Všeobecné
Záruka: 2 roky
Hmotnosť: 0.4 kg
Kategória: Stykač
Kontakty: 3xNO + 1xNC
Krytie: IP20
Ovládacie napätie: 48V
Pracovný prúd: 18A
Prierez zapojiteľných vodičov: 1-4mm²
Výkon: 7,5kW
