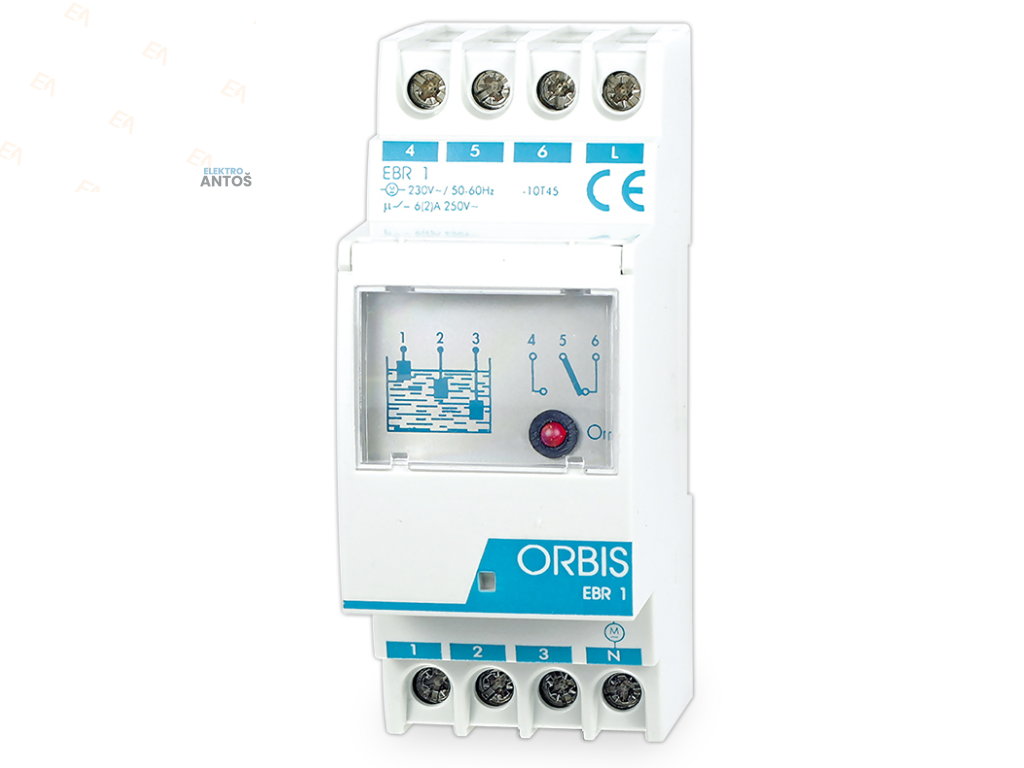

Hladinový spínač pre 2 úrovne 230V 6A 1xNO/NC EBR-1
Kód: 5784Podrobný popis
Hladinový spínač EBR-1 sa používa na detekciu prítomnosti elektricky vodivých kvapalín na úrovni čidla, na základe ktorej sa prepína kontakt relé. Spínač je určený pre systémy v ktorých je potrebné udržiavať hladinu medzi minimálnou a maximálnou úrovňou. K výstupom relé je možné pripojiť svetelnú / zvukovú signalizáciu alebo čerpadlo.
Technické parametre
| Kategória |
hladinový spínač pre dve úrovňe
|
| Max. prúdové zaťaženie | 6 A |
|
Rozsah citlivosti
|
50 kΩ max. |
| Typ čidla | 3 x Čidlá EBR |

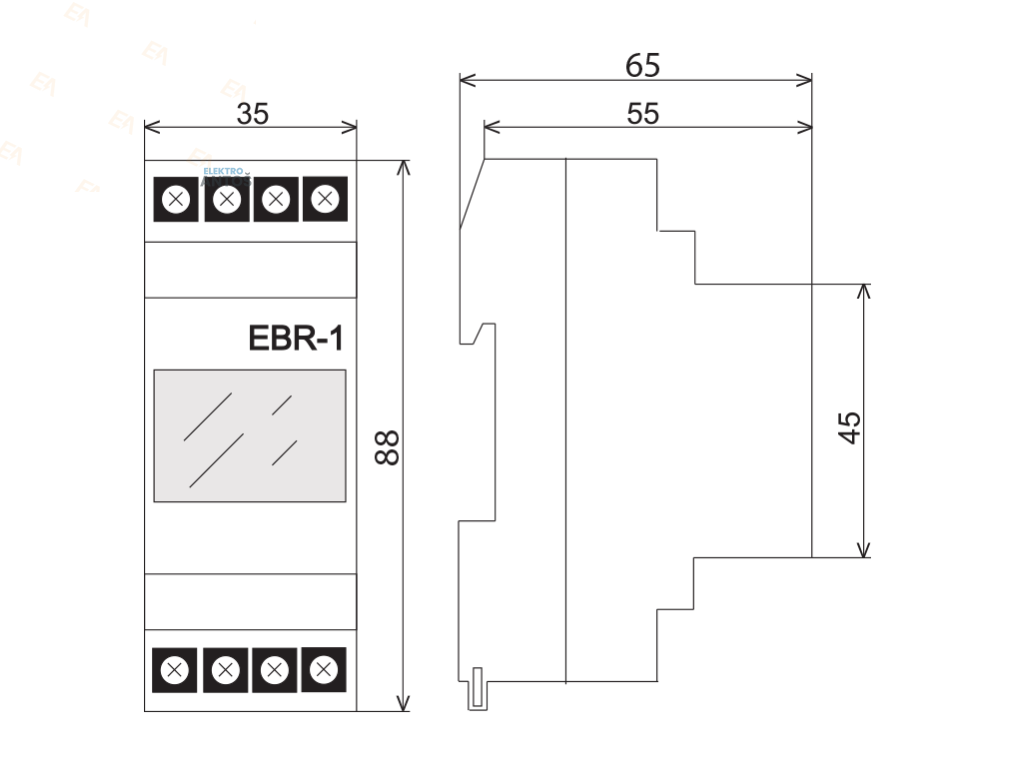

| Rozmer | 2 moduly (35 mm) |
| Pripojenie | skrutkové svorky 4,0 mm² |
| Napájanie | 230 V AC |
| Kontakty | 1 x prepínací (NO/NC) |
| Príkon | 3,5 VA |
| Prevádzková teplota | -10°C až +45°C |
| Montáž | na DIN lištu |
| Krytie | IP 20 |
Prevádzka
Spínač môže pracovať v dvoch režimoch:
● Vyprázdňovanie (schéma zapojenia pre vyprázdňovanie nádrže) – čerpadlo sa zapne v momente, keď hladina v nádrži dosiahne maximálnu úroveň. Čerpadlo bude pokračovať v činnosti, až kým hladina neklesne na minimálnu úroveň.
● Plnenie (schéma zapojenia pre plnenie nádrže) – čerpadlo sa zapne v momente, keď hladina v nádrži dosiahne minimálnu úroveň. Čerpadlo bude pokračovať v činnosti, až kým hladina nestúpne na maximálnu úroveň.
Kľúčové vlastnosti
● Montáž na DIN lištu,
● 3 čidlá EBR sú dodávané spolu so spínačom.
Dodatočné parametre
| Kategória: | Hladinové spínače |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.35 kg |
| EAN: | 8595188155427 |
| Kategória produktov: | Hladinový spínač |
| Kontakty: | 1xNO/NC |
| Krytie: | IP20 |
| Montáž: | Na DIN lištu |
| Napájacie napätie: | 230V AC |
| Prierez zapojiteľných vodičov: | Max. 4mm² |
| Menovitý prúd: | 6A |
| EAN: | 8595188155427 |
