Prerábate elektroinštaláciu alebo staviate a chystáte sa meniť rozvodnú skrinku (rozvodnicu) za novú? Poradíme vám, ako vybrať vhodnú elektrickú rozvodnicu, ako si ju vyskladať a na čo si pri tom dať pozor, aby ste nemuseli neskôr opätovne sekať.
1. krok: konzultujeme s projektantom
Aby ste vedeli, koľko ističov, prúdových chráničov, stýkačov… no skrátka elektroinštalačných prvkov v rozvodnici budete potrebovať, budete si musieť najskôr ujasniť, koľko a akých elektrických okruhov budete potrebovať.
Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W (tak kážu normy) atď. – pričom každý okruh je istený samostatným ističom.
Samozrejme, na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (áno, aj dvojzásuvku počíta ako jednu). Mali by ste ich však rozdeliť rozumne.
Čo myslíme tým rozumne?
Najmä tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom. Alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome. Ešte je dobré to rozdeliť, aby zásuvky či svietidlá na seba nadväzovali – predsa nebudete ťahať od ističa kábel k zásuvke do obývačky a odtiaľ cez celý dom do kúpeľne, ktorá je na jeho druhom konci.
Čiže, čo s tým?
- ujasnite si, kde čo chcete mať,
- kontaktujte projektanta alebo elektrikára, ktorý vaše predstavy zreálni. Podľa toho potom určí, koľko akých prvkov do rozvodnice treba.
2. krok: do rozvodnice patria viac než 2 chrániče
Keď už máte všetko rozdelené na okruhy s ističmi, nasleduje ich „zoskupenie“ pod prúdové chrániče. Prúdové chrániče normy prikazujú pre každý domáci zásuvkový alebo svetelný obvod (zásuvky do 32 A vrátane)...
…ale neberte to iba ako predpis – prúdové chrániče vás skutočne chránia pred úrazom elektrinou či požiarom, takže ich v elektroinštalácii skrátka chcete mať.
Prúdové chrániče nie sú také lacné ako ističe. Kým istič stojí niekoľko eur, prúdový chránič okolo 30 €. Veľa ľudí na nich teda šetrí.
Určite si teraz hovoríte: „To akože im stojí riskovať za tých ušetrených 60 či 90 eur?“
No, vidíte, predsa je to niekedy tak.
Lenže platí to, čo pri ističoch – ak nastane porucha nejakého svietidla a máte všetky okruhy na jednom chrániči, zhasne celý dom. To isté platí pre zásuvky a spotrebiče na rovnakom chrániči.
Nedávajte teda celý dom na jeden alebo dva chrániče. Nepíšeme to preto, aby sme zarobili, ale aby sme vám ušetrili vrásky na čele, keď budete hľadať po celom dome problémový spotrebič, zásuvku, svetlo či nebodaj kábel.
Pozrieť prúdové chrániče v e-shope
3. krok: dostatok priestoru pre ostatné prvky
Ističe a prúdové chrániče nie sú všetko, čo by v rozvodnici malo byť. A čo tam bude.
Ďalším dôležitým bezpečnostným prvkom sú zvodiče prepätia. Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. So zvodičmi prepätia by ste mali počítať už vopred – ich pozícii musí byť prispôsobené aj rozmiestnenie ďalších prvkov a vedenie vodičov k nim a od nich. Iba tak zaistíte maximálnu bezpečnosť, aby sa prepätie nenaindukovalo do susedných vodičov a prvkov.
Výrobcovia zvodičov prepätia na to majú montážne manuály a šikovní elektrikári vedia, ako na to.
V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Ak by mal rovnaký menovitý prúd, vypínal by naraz s hlavným ističom v elektromerovom rozvádzači a tak či tak by ste ho museli chodiť nahadzovať von.
Lenže elektroinštaláciu sem-tam potrebujete odstaviť – či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač. V podstate vyzerá ako istič, ale neistí, len zapína a vypína.
Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov (napr. bojler, večerné osvetlenie okolo domu atď.).
Ozaj – ak plánujete inteligentnú elektroinštaláciu, nezabudnite nechať priestor aj pre jej prvky.
No a potom sú tu ešte šikovné elektroinštalačné drobnosti, bez ktorých by ste sa v rozvodnici zaobišli, ale ak ich tam budete mať, zjednodušia vám život.
Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu (čo to je píšeme nižšie v článku) podobne ako istič. Pomôcť môže aj 230 V zásuvka (takisto sa nacvakne), napríklad, aby ste mali po ruke zdroj elektriny na občasné použitie, ak nemôžete v blízkosti rozvodnice sekať miesto pre samostatnú zásuvku.
Potom existujú ešte také veci ako 12 V napájacie zdroje na rôzne pomocné prvky, samostatné podružné elektromery, ak chcete samostatne merať odber v nejakom okruhu… a desiatky druhov prvkov, ktorých umiestnením do rozvádzača si môžete zjednodušiť niektoré situácie.
4. krok: vyberáme rozvodnicu
Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič. Koľko pozícií zaberú ostatné prvky, vidíte v tabuľke nižšie.
Počet pozícií, ktoré zaberú rôzne prvky v rozvodnici |
|
|---|---|
|
Prvok |
Počet pozícií v rozvodnici |
|
Istič 1-fázový (1-pólový) |
1 |
|
Istič 3-fázový (3-pólový) |
3 |
|
Prúdový chránič 1-fázový (2-pólový) |
2 |
|
Prúdový chránič 3-fázový (4-pólový) |
4 |
|
Zvodič prepätia 1-fázový |
väčšinou 2 |
|
Zvodič prepätia 3-fázový |
väčšinou 4 |
|
Zvonček |
1 |
|
Modulárny vypínač 3-fázový |
3 alebo 4 |
Keď budete vyberať rozvodnicu podľa počtu pozícií, nezabudnite na dostatočnú rezervu. Odporúčame aspoň takých 30 %. Ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu (tj. namiesto 36 modulovej rozvodnice zvoľte 72-modulovú).
Ďalším parametrom rozvodníc (a rozvodných skriniek či skríň) je typ montáže:
- zapustená (podomietková) rozvodnica – určená na zasekanie pod omietku alebo inštaláciu do dutej priečky, skrátka, aby nevyčnievala von,
- nadomietková rozvodnica – montuje sa na stenu, vyčnieva do priestoru, čo vám môže prekážať – hodí sa tam ,kde nemôžete alebo nechcete toľko sekať do steny (typicky sú to garáže či iné úžitkové/neobytné časti).
- samostatne stojaca rozvodná skriňa – ide už o veľmi veľké skrine (ako vidíte v názve), často s pozíciami pre 300 a viac modulov, sú určené na uchytenie do zeme a hodia sa pre veľké domy s množstvom elektroinštalačných prvkov (napr. inteligentnou elektroinštaláciou a pod.)

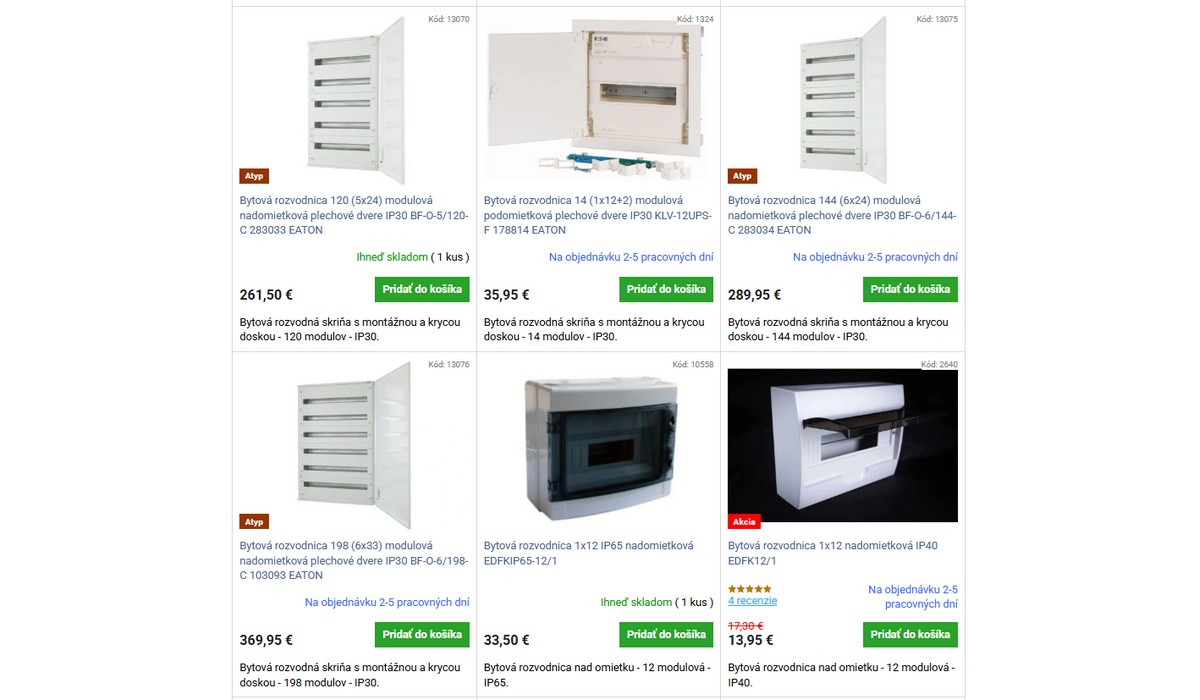

Rozvodnice nájdete v rôznych veľkostných, materiálových a farebných vyhotoveniach.
A čo materiál a vzhľad?
Najčastejšie sa stretnete s plastom. Samozrejme, ide o špeciálne samozhášavé plasty určené na elektroinštalačné komponenty.
Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka (niežeby plast nič nevydržal, ale pri častom otváraní je plech skrátka odolnejší). Existujú aj celokovové rozvodnice, ale stoja často až 2-krát viac než plastové. Ak však nechcete šetriť za každú cenu, určite sú lepšou voľbou.
Farba rozvodníc je najčastejšie biela, ale stretnete sa aj s inými. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla. Výhodu majú v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť. Ale nie je to veľmi estetické.
5. krok: osadzujeme rozvodnicu
No, ono sú to vlastne 3 kroky:
Prvým je skompletizovanie rozvodnice. U nás zakúpite (alebo váš elektrikár zakúpi) prázdnu rozvodnicu – väčšinou obsahuje iba DIN lišty, na ktoré sa nacvakávajú ističe, prúdové chrániče a podobné modulárne prvky. Niekedy obsahuje aj svorkovnice na pripojenie nulákov a ochranných vodičov (hovorí sa im aj nulový mostík).
Elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice. Všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami). Na čelný kryt potom nalepí nálepky označujúce okruh daného ističa s popisom (napr. FA1 – svetlo kuchyňa).
Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu). Samozrejme, otvor by ste mali mať vopred vysekaný a káble privedené k rozvodnici. Rozvodnice sa môžu osadiť skrutkami a zapucovať sadrou.
Rozvodnica do nábytku ne-pa-trí
Mnohým ľuďom prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií. Z bezpečnostných dôvodov to nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami. Aj keď ono im to bude vlastne jedno.
No a posledným krokom je pripojenie vodičov – prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač (akože menší, ktorý napája napríklad poschodie, garáž a pod.). Po pripojení musí elektrikár dané vodiče označiť, aby ste vedeli, čo je čo.
A zabudnúť by nemal ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali. V opačnom prípade tam ostane diera, cez ktorú v pohode prestrčíte prsty a teda nebude dodržané IP krytie.
6. krok: revízia
Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou). Pri nej revízny technik zmeria a otestuje jednotlivé prvky ako ističe, chrániče či zvodiče prepätia.
Z hľadiska rozvodníc je však dôležité:
- prázdnu rozvodnicu môže osadiť a skompletizovať kvalifikovaný elektrikár – ide však o nový výrobok, za ktorý nesie plnú zodpovednosť a dáva vám naň záruku,
- k rozvodnici musí dodať schému zapojenia – ak robil oproti pôvodnému projektu zmeny, tak schému skutočného vyhotovenia,
- takisto musí dodať protokol o kusovej skúške alebo obdobný dokument, ktorý dokazuje preverenie súladu rozvodnice s normami,
- všetky prístroje (ističe, chrániče…) a všetky vodiče musí číselne označiť.
Bez uvedených dokumentov vám revízny technik revíznu správu nevydá… teda, nemal by.
