Zvodič prepätia typu 2 25kA 2+1P TTV-BC225-2
Kód: 10146Podrobný popis
Technické parametre
| Konfigurácia systému DC | Nie |
| Konfigurácia systému TN | Áno |
| Konfigurácia systému TN-C | Nie |
| Konfigurácia systému TN-C-S | Áno |
| Konfigurácia systému TN-S | Nie |
| Konfigurácia systému TT | Nie |
| Počet vodičov (bez uzemnenia) | 2 |
| Menovitý zvodový rázový prúd (8/20) | 25 kA |
| Max. zvodový rázový prúd (8/20) | 25 kA |
| Menovité napätie AC | 230 V |
| Najvyššie trvalé napätie AC | 385 V |
| Ochranná hladina | 1,5 kV |
| Hladina ochrany L-N | 1,5 kV |
| Ochranná hladina N-PE | 1,5 kV |
| Spôsob montáže | DIN lišta |
| Konštrukčná veľkosť | 3 TE |
| Max. prierez vodiča, tuhý (jedno/dvojdrôtový) | 35 mm² |
| Max. prierez vodiča, flexibilný (s jemným drôtom): | 35 mm² |
| S kontaktom diaľkovej signalizácie | Nie |
| Skúšobná trieda, typ 2 | Áno |
| Krytie | IP20 |
|
Obj. číslo
|
Trieda
ochrany
|
Počet
pólov
|
Imax (kA)
|
In
(kA)
|
Ochranná.
úroveň Up
(kV)
|
Max. prípustné napätie Uc (V~) |
Farba
vložky
|
Konštrukcia vložky
|

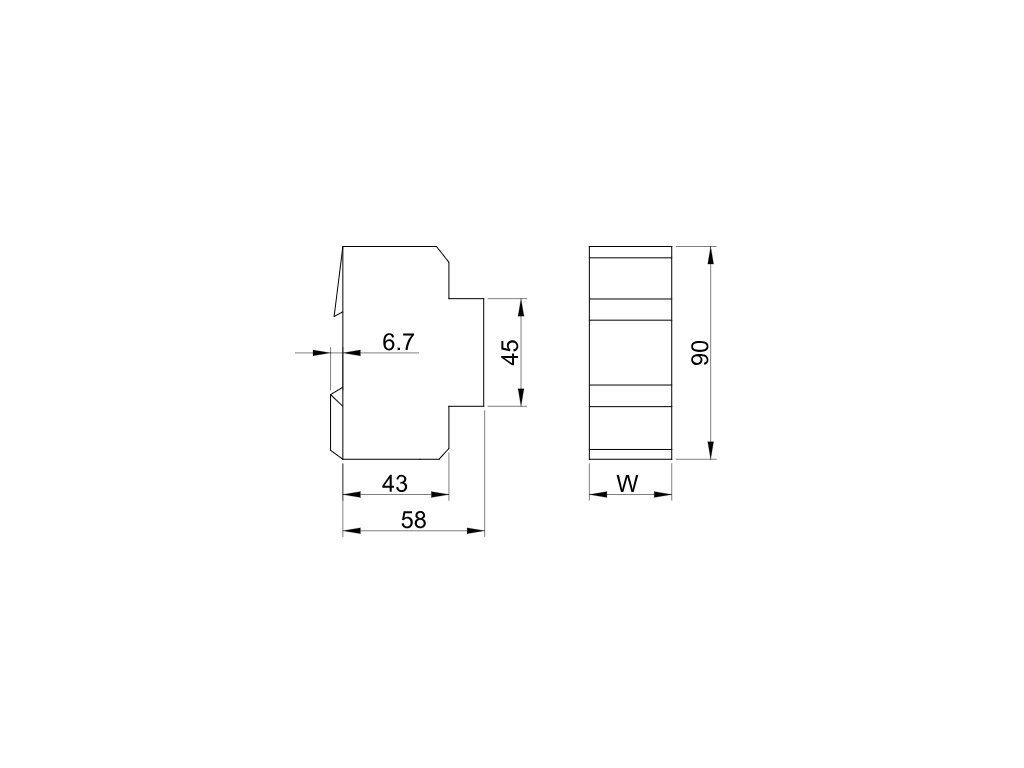

W
(mm)
|
|
TTV-BC225-2
|
B+C
|
2+1
|
50
|
25
|
1,5
|
385+320
|
Čierna+Modrá
|
Vymeniteľná
|
54
|
Kombinované zvodiče prepätia typu I+II (trieda B+C)
Tieto zariadenia spájajú funkcie zvodičov typu I (trieda B) a typu II (trieda C) do jedného prístroja. Ich hlavnou výhodou je úspora miesta v rozvádzači – oddeľovacia impedancia je integrovaná priamo v prístroji, takže nie je potrebné montovať samostatný oddeľovací úsek.
Kľúčové vlastnosti
-
Kombinujú ochranu typu I a typu II v jednom zariadení
-
Vhodné pre objekty s jediným rozvádzačom
-
Ideálne tam, kde nie je možné dodržať minimálnu vzdialenosť 10 m medzi stupňami ochrany
-
Šetria miesto a zjednodušujú montáž
-
Zvodová schopnosť je nižšia ako pri samostatných stupňoch ochrany – treba zohľadniť pri návrhu inštalácie
Dodatočné parametre
| Kategória: | Typ 2 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.5 kg |
| EAN: | 5997374155458 |
| Kategória produktov: | Zvodič prepätia typ 2 |
| Krytie: | IP20 |
| Počet pólov: | 3 |
| Prierez zapojiteľných vodičov: | Max. 35mm² |
| Maximálne napätie Uc: | 385/440 V AC |
| Menovitý zvodový prúd In: | 25 kA |
| Ochranná napäťová úroveň Up: | 1,5 kV |
