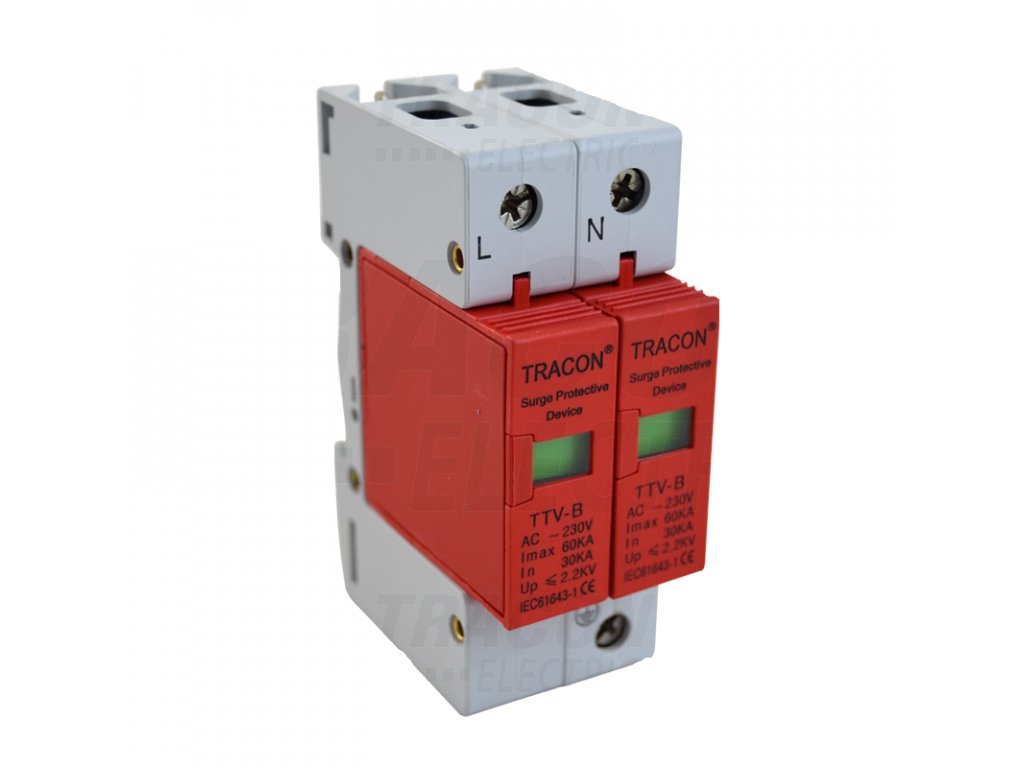

Zvodič prepätia typu 1 30/60kA 2P TTV-B230
Kód: 10144Podrobný popis
Technické parametre
| Konfigurácia systému DC | Nie |
| Konfigurácia systému TN | Áno |
| Konfigurácia systému TN-C | Nie |
| Konfigurácia systému TN-C-S | Áno |
| Konfigurácia systému TN-S | Nie |
| Konfigurácia systému TT | Nie |
| Počet vodičov (bez uzemnenia) | 2 |
| Menovitý zvodový rázový prúd (8/20) | 30 kA |
| Max. zvodový rázový prúd (8/20) | 30 kA |
| Menovité napätie AC | 230 V |
| Najvyššie trvalé napätie AC | 385 V |
| Ochranná hladina | 2,2 kV |
| Hladina ochrany L-N | 2,2 kV |
| Ochranná hladina N-PE | 2,2 kV |
| Spôsob montáže | DIN lišta |
| Konštrukčná veľkosť | 2 TE |
| Max. prierez vodiča, tuhý (jedno/dvojdrôtový) | 35 mm² |
| Max. prierez vodiča, flexibilný (s jemným drôtom): | 35 mm² |
| S kontaktom diaľkovej signalizácie | Nie |
| Skúšobná trieda, typ 2 | Áno |
| Krytie | IP20 |
Zvodiče prepätia typu 2
Tieto zariadenia spoľahlivo chránia elektroinštaláciu pred prepätiami spôsobenými spínacími nadprúdmi (charakter priebehu vlny 8/20 µs). Sú určené na montáž do podružných rozvádzačov, napríklad bytových rozvádzačov vo viacbytových domoch. Inštalujú sa za hlavné rozvádzače distribučnej siete, ktoré obsahujú zvodiče typu 1.
Kľúčové vlastnosti
-
Vhodné na vybíjanie prepätí zo spínacích nadprúdov
-
Určené pre rozvádzače typu 2
-
Konštrukcia s integrovanými alebo vymeniteľnými modulmi
-
Pre správnu funkciu je potrebné medzi zvodič typu 1 a typu 2 zaradiť káblový úsek alebo väzobnú tlmivku s dĺžkou minimálne 10–15 metrov.
Dodatočné parametre
| Kategória: | Typ 1 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.5 kg |
| EAN: | 5997374144452 |
| Kategória produktov: | Zvodič prepätia typ 1 |
| Krytie: | IP20 |
| Počet pólov: | 2 |
| Prierez zapojiteľných vodičov: | Max. 35mm² |
| Maximálne napätie Uc: | 385/440 V AC |
| Menovitý zvodový prúd In: | 30 kA |
| Ochranná napäťová úroveň Up: | 2,2 kV |
