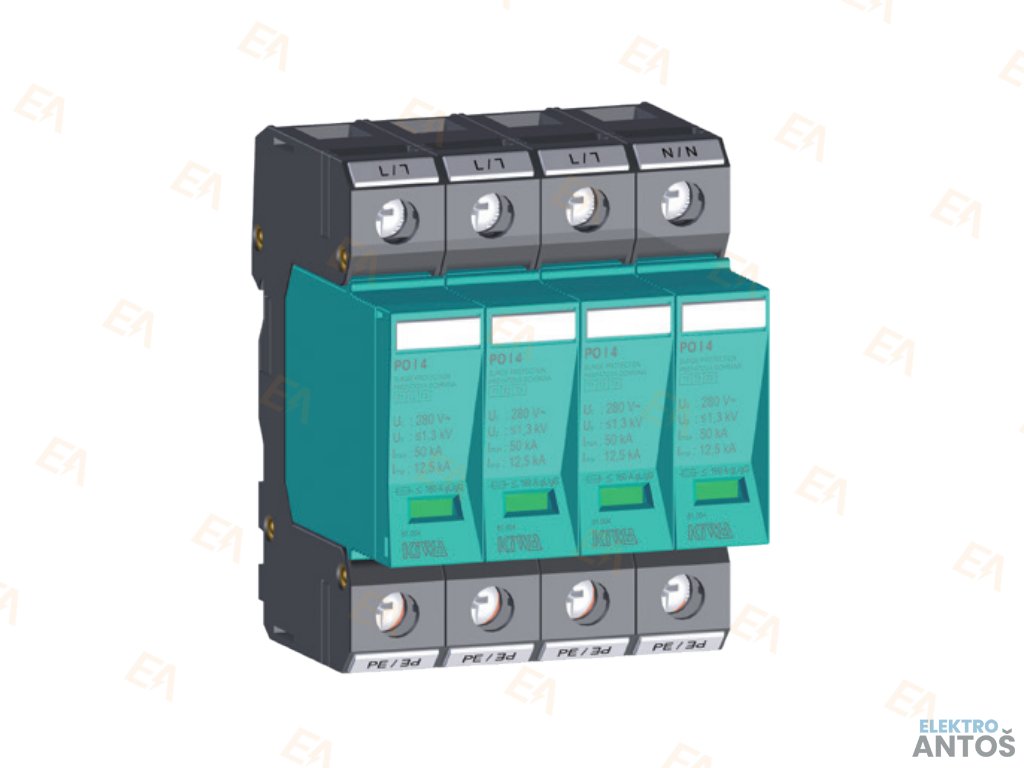

Zvodič prepätia PO I 4P 230V AC 12,5kA typ T1+T2+T3 81.004 KIWA
Kód: 9874Podrobný popis
Technické parametre
| Klasifikácia | typ 1 T1 + typ 2 T2 + typ 3 T3 trieda I + trieda II + trieda III trieda B + trieda C + trieda D |
| Počet pólov | 4 |
| Menovité napätie | 230V AC |
| Maximálne pracovné napätie T1 T2 T3 (Umax) | 280V AC |
| Napätie obvodu naprázdno T3 | 20 kV |
|
Impulzný prúd (10/350 µs) Iimp
|
12,5 kA
|
| Maximálny výbojový prúd (8/20 µs) Imax | 50 kA |
| Menovitý výbojový prúd (8/20 µs) In T1 T2 | 30 kA |
|
Napäťová ochranná hladina T1 T2 T3
|
≤1,4 kV
|
|
Doba odozvy
|
<25 ns
|
|
Predpokladaný skratový prúd napájacieho zdroja Ip
|
25 kAef
|
|
Predistenie gL/gG
|
≤160 A
|
|
Zvyškový prúd Ipe
|
<1 μA
|
|
Signalizačný prepínací kontakt
|
M3/0.25 Nm, max. 1,5 mm², max. 250 V AC/1A
|
|
Indikácia činnosti TOZ
(tepelné odpojovacie zariadenie) |
zelená (OK)/červená (OUT)
|
|
Indikácia činnosti EWS
|
zelená (OK)/žltá/červená(OUT)
|
|
Min. ... max. uťahovací moment
|
2 ... 3 Nm
|
|
Rozsah prevádzkových teplôt
|
-40°C až +80°C
|
| Spôsob montáže | DIN lišta |
| Max. prierez pripojovacích vodičov: pevný drôt | 4-35 mm² |
| Max. prierez pripojovacích vodičov: lanko | 4-25 mm² |
| Krytie | IP20 |
Kľúčové vlastnosti
- Na ochranu elektrických sietí a zariadení v menších priemyselných objektoch, administratívnych objektoch, objektoch občianskej vybavenosti, rodinných domoch s prípojkou nn zemným káblom pred účinkami prepäťovej vlny spôsobenej blízkym, priamym alebo nepriamym úderom blesku
- Znižuje prepätie a obmedzuje energiu prepäťovej vlny
- Inštalácia: do hlavného rozvádzača
- Použitie ako I. stupeň ochrany pred prepätím v trojstupňovom koncepte ochrany pred prepätím
- Pre prístroje umiestnené v hlavnom rozvádzači zabezpečuje ochranu pred prepätím v rozsahu T1 , T2 , T3
- Vysoká zvodová schopnosť zabezpečená výkonnými varistormi a bleskoistkami
- Vyhotovenie: základná časť + výmenné ochranné moduly
- Výmenné moduly otočiteľné voči základni o 180°
- Optická a diaľková signalizácia prevádzkového stavu
- Multifunkčné svorky pre vodiče a prepojovacie lišty
Dodatočné parametre
| Kategória: | KIWA |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.5 kg |
| EAN: | 5997374222464 |
| Kategória produktov: | Zvodič prepätia |
| Krytie: | IP20 |
| Počet pólov: | 4 |
| Prierez zapojiteľných vodičov: | Max. 35mm² |
| Maximálny zvodový prúd Imax: | 50 kA |
| Menovité napätie Un: | 230V AC |
| Menovitý impulzný prúd Iimp: | 12,5 kA |
| Menovitý zvodový prúd In: | 30 kA |
