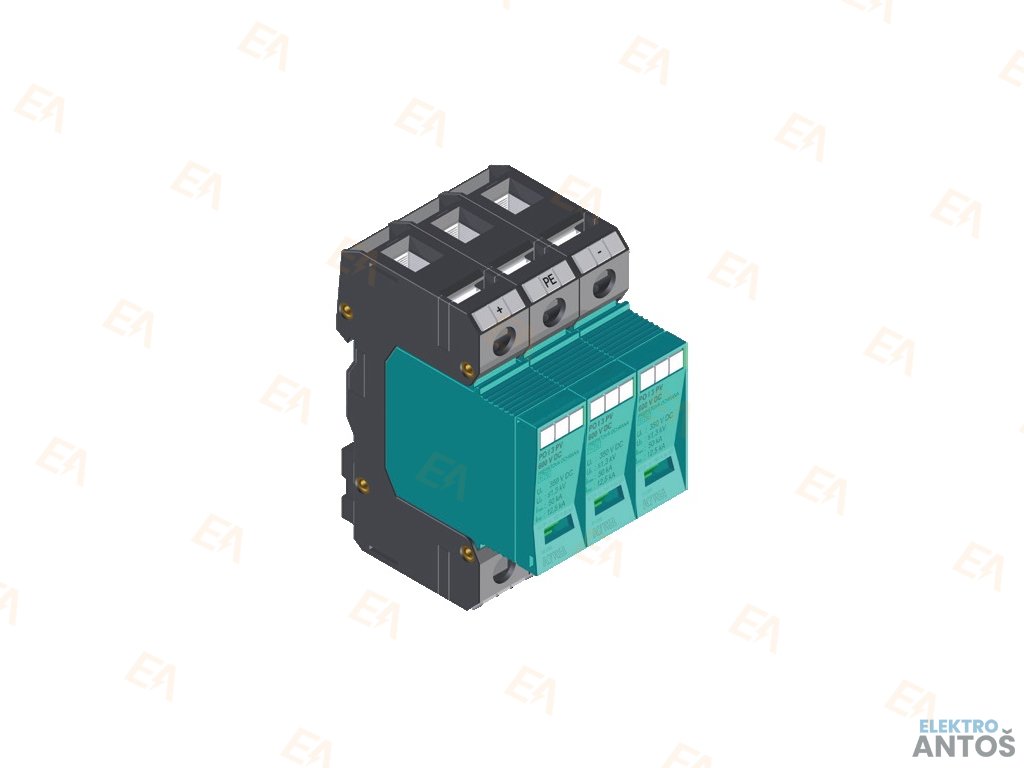

Zvodič prepätia PO I 3PV 1000V DC 12,5kA typ T1+T2 81.183 KIWA
Kód: 13071Podrobný popis
Technické parametre
| Klasifikácia | typ 1 T1 + typ 2 T2 trieda I + trieda II trieda B + trieda C |
| Počet pólov | 3 |
| Maximálne pracovné napätie (Umax) | 1000V DC |
|
Impulzný prúd (10/350 µs) Iimp: L+/L-
Impulzný prúd (10/350 µs) Iimp: L+L-/PE
|
12,5 kA
6,25 kA
|
| Maximálny výbojový prúd (8/20 µs) Imax | 50 kA |
| Menovitý výbojový prúd (8/20 µs) In | 30 kA |
|
Napäťová ochranná hladina pri In T1 T2 Up: L+/L-
Napäťová ochranná hladina pri In T1 T2 Up: L+L-/PE
|
≤4,2 kV
≤4,2 kV
|
|
Doba odozvy: L+/L-
Doba odozvy: L+L-/PE
|
<25 ns
<25 ns
|
|
Predpokladaný skratový prúd napájacieho zdroja Ip
|
25 kAef
|
|
Predistenie gL/gG
|
≤160 A
|
|
Zvyškový prúd Ipe
|
<1 μA
|
|
Signalizačný prepínací kontakt
|
M3/0.25 Nm, max. 0,2 ... 1,5 mm2, max. 250 V AC/1A
|
|
Indikácia činnosti TOZ
(tepelné odpojovacie zariadenie) |
zelená (OK)/červená (OUT)
|
|
Min. ... max. uťahovací moment
|
2 ... 3 Nm
|
|
Rozsah prevádzkových teplôt
|
-40°C až +80°C
|
| Spôsob montáže | DIN lišta |
| Max. prierez pripojovacích vodičov: pevný drôt | 4-35 mm² |
| Max. prierez pripojovacích vodičov: lanko | 4-25 mm² |
| Krytie | IP20 |
Kľúčové vlastnosti
- Modulárny zvodič prepätia určený na ochranu jednosmerných obvodov fotovoltických systémov s maximálnym jednosmerným napätím 1000 V DC.
- Poskytuje ochranu proti úderu blesku aj prepätiam vznikajúcim v napäťových špičkách.
- Vhodné pre DC vetvy PV panelov.
- Prepäťová ochrana so zvýšenou odolnosťou proti poruchám izolácie voči zemi
- Výmenné ochranné moduly
- Optická signalizácia poruchy
- Diaľková signalizácia poruchy (len pre vyhotovenie s označením "R")
- Výmenné moduly otočiteľné o 180°
Dodatočné parametre
| Kategória: | KIWA |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.5 kg |
| EAN: | 8586006778713 |
| Kategória produktov: | Zvodič prepätia |
| Krytie: | IP20 |
| Počet pólov: | 3 |
| Prierez zapojiteľných vodičov: | Max. 35mm² |
| Maximálny zvodový prúd Imax: | 50 kA |
| Menovité napätie Un: | 1000V DC |
| Menovitý impulzný prúd Iimp: | 12,5 kA |
| Menovitý zvodový prúd In: | 30 kA |
