Radová svorka 50mm² sivá TSKA50
Kód: 3725Súvisiaci tovar
Podrobný popis
Technické parametre
| Pripojiteľný prierez lankového vodiča s káblovou koncovkou | 25 - 50 mm² |
| Pripojiteľný prierez jednodrôtového vodiča | 16 - 50 mm² |
| Dimenzovaný prúd In | 150 A |
| Dimenzované napätie | 1000 VAC |
| Počet miest upnutia | 1 |
| Spôsob montáže | na DIN lištu 35x7,5 mm |
| Prevádzková teplota | -50°C až +125°C |
| Trieda horľavosti izolačného materiálu podľa UL 94 | V0 |
| Potrebná krycia doska | Áno |
| Materiál | Cu-Ni poniklovaná meď |
Kľúčové vlastnosti
- Používajú sa v priemysle a elektrických inštaláciách ako súčasti riadiacich, rozvádzacích, spínacích či meracích zariadení. Ich funkcia je spojovanie ochranných (PE) vodičov v sieťach TNC, TNS, TNC-S, IT, TT.
- Materiál živej časti svoriek: Galvanicky pocínovaná elektrovodivá meď, s mimoriadne nízkym prechodovým odporom spojov.
- Materiál izolácie svoriek: Polyamid 6,6 (PA 6,6)
- Teplotný rozsah použitia: -50 °C ... +125 °C, krátkodobo do +165 °C
- Horľavosť materiálu: Samozhášavý podľa UL94-VO
- Krytie: svorky sú z jednej strany otvorené, krytie bočnými krytmi VL.
|
Obj.číslo
|
Typ
|
Un (V)
|
In (A)
|
Prierez mm 2
|

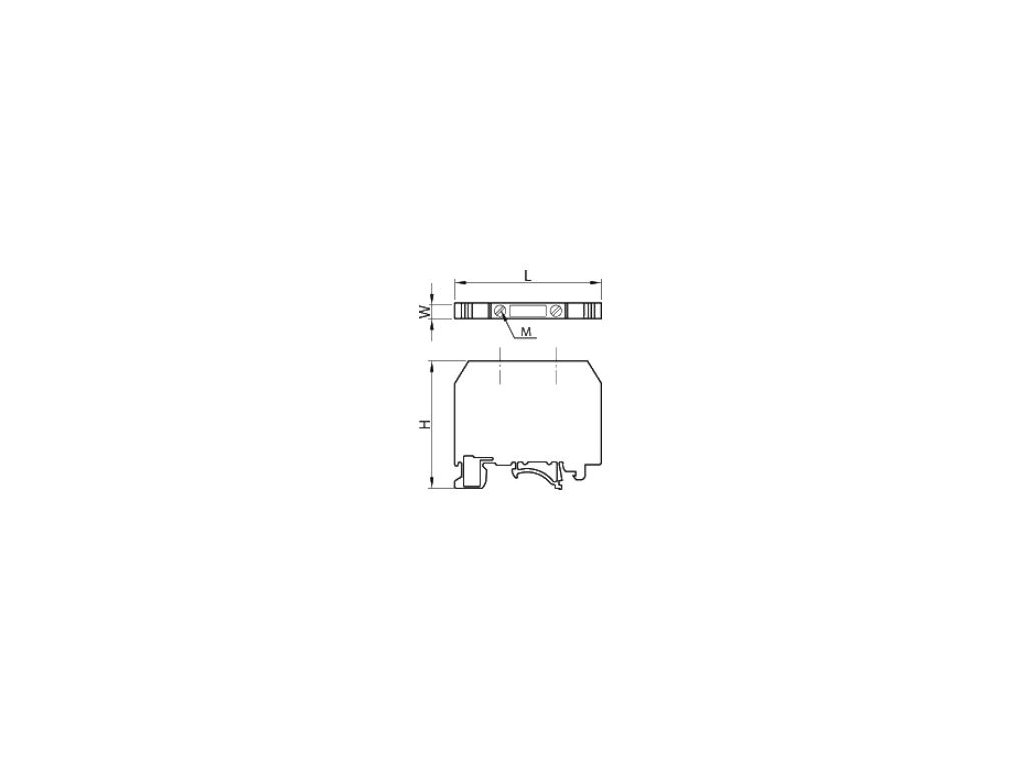

Rozmery (mm)
|
Dĺžka odizolovania (mm)
|
Moment zatiahnutia
|
||||
|
Plný
|
Pletený
|
W
|
L
|
H
|
M
|
||||||
|
TSKA50
|
(L) vodič
|
1000
|
150
|
16-50
|
25-50
|
20,5
|
71
|
76
|
M6
|
24
|
2,5
|
|
Obj.číslo
|
Skratovacia prepojka
|
Prepojovací hrebeň
|
Bočný
kryt |
Prepojovací
mostík |
Oddeľovač
obvodov |
Oddeľovač
segmentov
|
Merací
adaptér
|
Popisný
štítok |
Testovací
banánik
|
Fixačný
element
|
||
|
2
póly
|
3
póly
|
10
pólov
|
||||||||||
|
TSKA50
|
USF50*
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
J10
|
-
|
RE1,RE2
|
* Skratovacie prepojky k TSKA50
2 póly 3 póly
USF50-2 USF50-3
Chcete zľavy a lepšie ceny?
Vážime si vaše peniaze a vašu vernosť našej značke. A preto sme si pre vás pripravili premakaný ale jednoduchý zľavový systém. Pred nákupom si prečítajte krátky návod, ako nám zaplatiť čo najmenej :) (čítanie vám zaberie cca 1,5 minúty).
Dodatočné parametre
| Kategória: | Radové svorky |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.09 kg |
| Farba: | Sivá |
| Kategória produktov: | Radová svorka |
| Prierez zapojiteľných vodičov: | 16-50mm², 50mm² |
| Menovité napätie Un: | 1000V AC |
| Menovitý prúd: | 150A |
