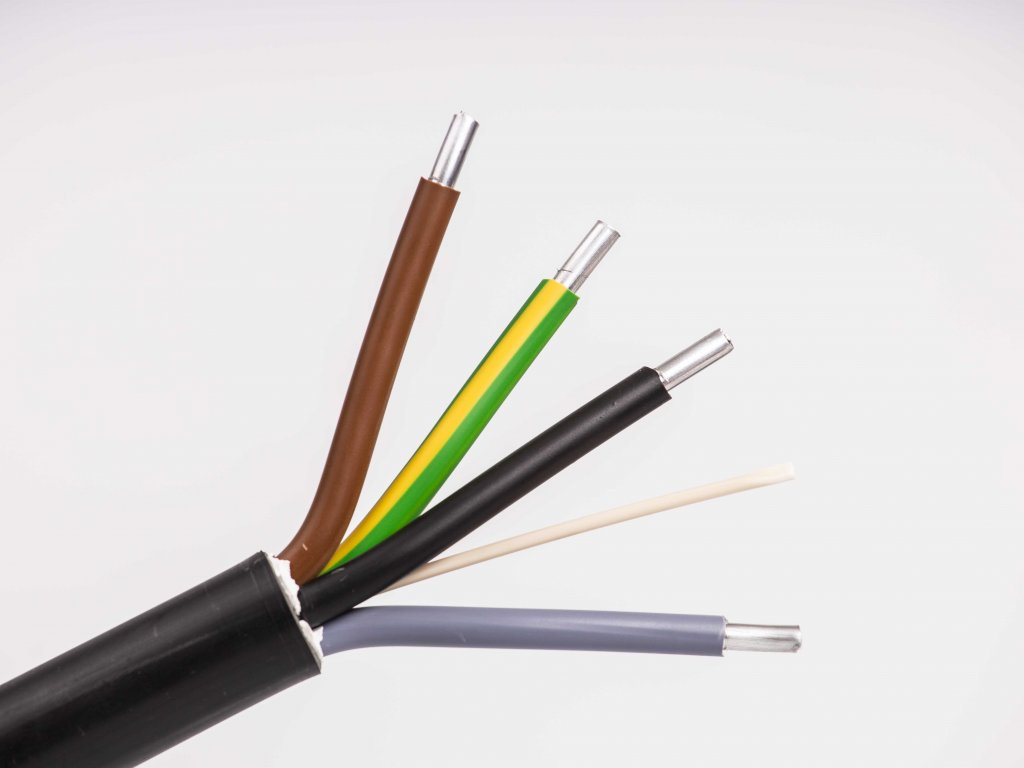

Kábel AYKY-J 4x16 okrúhle žily
Kód: 5506Súvisiaci tovar
Podrobný popis
Kábel s označením AYKY-J 4x16mm² má hliníkové jadro je kábel určený pre inštaláciu vo vnútornom alebo vonkajšom prostredí, na vzduchu, v zemi. Pevné uloženie priamo do zeme, kanálov, alebo ochranných rúr.
Všeobecné vlastnosti
| Menovité napätie | 0,6/1 kV |
| Skúšobné napätie | 4 kV |
|
Maximálna pracovná teplota pri skrate
|
+160°C ≤ 300 mm²
+140°C > 300 mm²
|
| Maximálna pracovná teplota jadra | +70°C |
| Minimálna teplota pokládky a manipulácie | -5°C |
| Minimálna teplota skladovania | -35°C |
| Farba izolácie | HD 308 S2 |
| Farba plášťa | čierna |
|
Odolnosť proti šíreniu plameňa
|
ČSN EN 60332-1-2
IEC 60332-1
VDE 0482 T332-1-2
|
|
Trieda reakcie na oheň podľa EN50399
|
Eca
|
|
UV stabilné
|
Áno
|
|
RoHS
|
Áno
|
Mechanické vlastnosti
| Počet a prierez žíl | 4x16 |
| Tvar jadra | RE - okrúhle žily |
| Menovitá hrúbka izolácie | 1,0 mm |
| Menovitá hrúbka plášťa | 1,8 mm |
| Priemer inf. | 19 mm |
| Polomer ohybu | 228 mm |
Elektrické vlastnosti
| Činný odpor pri 20°C | 1,91 Ω/km |
| Indukčnosť | 0,285 mH/km |
| Zaťažiteľnosť na vzduchu | 65,3 A |
| Zaťažiteľnosť v zemi | 83,4 A |
| Zaťahovacia sila pri inštalácii max. | 1920 N |
| Ekvivalentný skratový prúd | 1,217 kA |
| Časová otepľovacia konštanta | 170 sek. |
