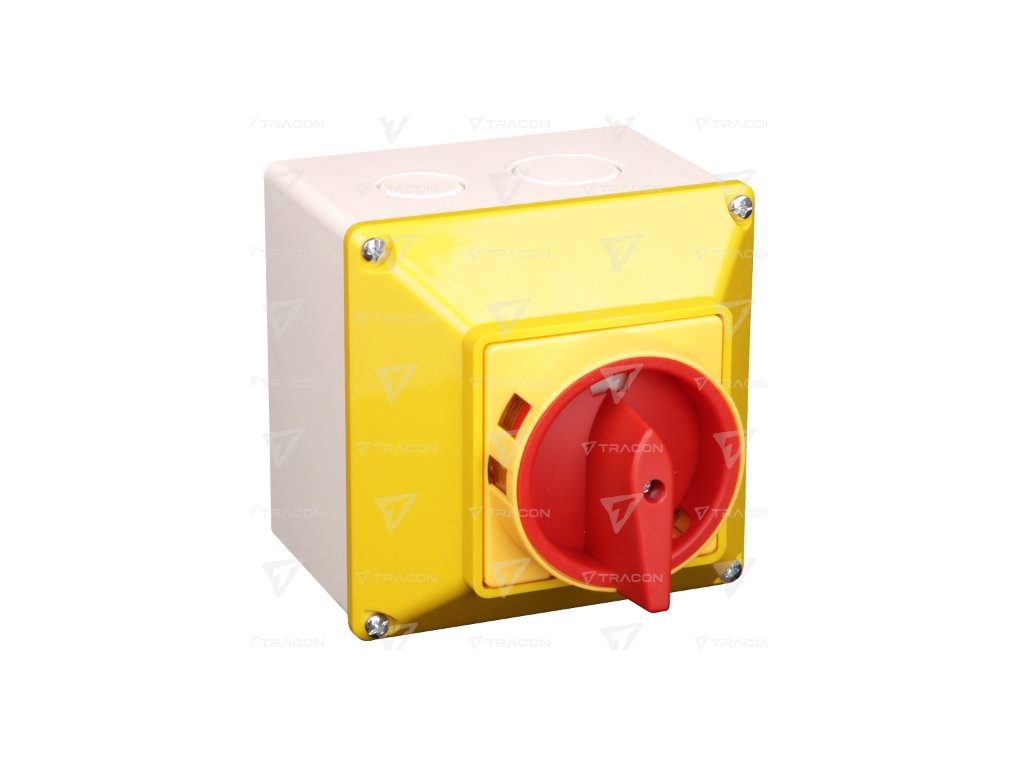

Bezpečnostný hlavný vypínač 400V 50Hz 20A 3P 5,5kW IP42 TSS-20/3T65S v krabici
Kód: 9465Podrobný popis
Technické parametre
| Vyhotovenie ako hlavný spínač | Áno |
| Vyhotovenie ako vypínač na údržbu/opravy | Áno |
| Vyhotovenie ako bezpečnostný vypínač | Áno |
| Max. dimenzované prevádzkové napätie Ue pri AC | 440 V |
| Dimenzované prevádzkové napätie | 360 - 440 V |
| Dimenzovaný trvalý prúd Iu | 20 A |
| Dimenzovaný prevádzkový výkon pri AC-3, 400 V | 5,5 kW |
| Počet pólov | 3 |
| Voliteľný motorový pohon | Nie |
| Druh konštrukcie prístroja | Kompletný prístroj v skrini |
| Vhodné pre spodné uchytenie | Áno |
| Vhodné pre predné pripevnenie, 4-dierové | Nie |
| Vhodné na montáž rozvádzača | Nie |
| Farba ovládacieho prvku | červená |
| Typ ovládacieho prvku | Otočný gombík |
| Spôsob pripojenia hlavného prúdového obvodu | Závitová prípojka |
| Krytie (IP), z prednej strany | IP42 |
| Menovité izolačné napätie Ui | 690 V |
| Menovité rázové napätie Uimp | 6 kV |
| Teplota okolia | -5°C až +55°C |
| Menovitá frekvencia | 50/60 Hz |
|
Montáž
|
na povrch
|
Kľúčové vlastnosti
- Sú určené na zapínanie a vypínanie elektrických zariadení pod napätím, pod prúdom.
- Sú použiteľné aj na spínanie jednosmerných obvodov s malou časovou konštantou.
- Plastové telo vyhotovené zo samozhášavého plastu podľa UL94-V0 s vysokou pevnosťou.
- Axiálny spínací systém kontaktov zvyšuje bezpečnostný stupeň vypínačov.
- Veľká elektrická aj mechanická zaťažiteľnosť.
- Spínacia frekvencia nezávislá od ručného ovládania.
- Ochrana živých častí pod napätím voči náhodnému dotyku.
- Upevnenie ovládacej páky: 4 ks skrutkami
- Upevnenie tela na montážny povrch rozvádzača:
- pomocou 2 ks skrutiek
- na montážnu lištu 35/7,5 mm - Dĺžka ovládacieho hriadeľa: 300 mm
|
 |
 |
 |
L (mm) |
A (mm) |
B (mm) |
a (mm) |
d (mm) |
c (mm) |
 |
||||||||
| TSS-20/3T65S | 20 A / 3P | TK/T3+F3/ | 61 | 54 | 42 | 64 | 48 | 4.2 |  |
 |
||||||||
| 1x2.5 | 2x1.5 | 1x2.5 | 2x1.5 | |||||||||||||||
Chcete zľavy a lepšie ceny?
Vážime si vaše peniaze a vašu vernosť našej značke. A preto sme si pre vás pripravili premakaný ale jednoduchý zľavový systém. Pred nákupom si prečítajte krátky návod, ako nám zaplatiť čo najmenej :) (čítanie vám zaberie cca 1,5 minúty).
Dodatočné parametre
| Kategória: | Na dvere rozvádzača |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.5 kg |
| Farba: | Červená, Žltá |
| Kategória produktov: | Bezpečnostný hlavný vypínač |
| Krytie: | IP65 |
| Montáž: | Na povrch |
| Počet pólov: | 3 |
| Pracovný prúd: | 20A |
| Výkon: | 5,5kW |
| Menovité napätie Un: | 400V AC |
| Menovité prevádzkové napätie Ue: | 360-440 V |
